Chip bán dẫn hoạt động như thế nào? Giải mã công nghệ vi mạch
Một con chip nhỏ hơn móng tay người có thể chứa hàng chục tỷ bóng bán dẫn — mỗi cái nhỏ hơn một tế bào hồng cầu hàng trăm lần. Đó không phải phép màu, mà là kết quả của hơn 70 năm kỹ thuật tích lũy, mỗi thế hệ lại đẩy giới hạn vật lý đến chỗ mà nhiều người từng nghĩ là không thể vượt qua. Và dù bạn đang đọc bài này trên điện thoại, máy tính bảng hay laptop, thứ đang xử lý từng ký tự bạn nhìn thấy chính là một tấm silicon mỏng manh đó.
Chip bán dẫn thực sự là gì? Định nghĩa không dùng thuật ngữ kỹ thuật
Tại sao lại gọi là 'bán dẫn'?
Vật liệu trong tự nhiên chia làm hai loại rõ ràng: dẫn điện tốt như đồng, hoặc không dẫn điện như nhựa. Silicon nằm ở giữa — nó có thể dẫn điện hoặc không dẫn điện tùy theo điều kiện. Đây chính là đặc tính vàng mà các kỹ sư cần: khả năng bật và tắt dòng điện theo ý muốn.
Khi bạn kiểm soát được việc bật-tắt dòng điện, bạn có thể biểu diễn logic nhị phân — 0 và 1. Từ hai trạng thái đơn giản đó, mọi phép tính, mọi hình ảnh, mọi cuộc gọi video đều được xây dựng lên. Nghe có vẻ quá đơn giản để tin, nhưng đó đúng là cách nó hoạt động.
Bóng bán dẫn — công tắc nhỏ nhất thế giới

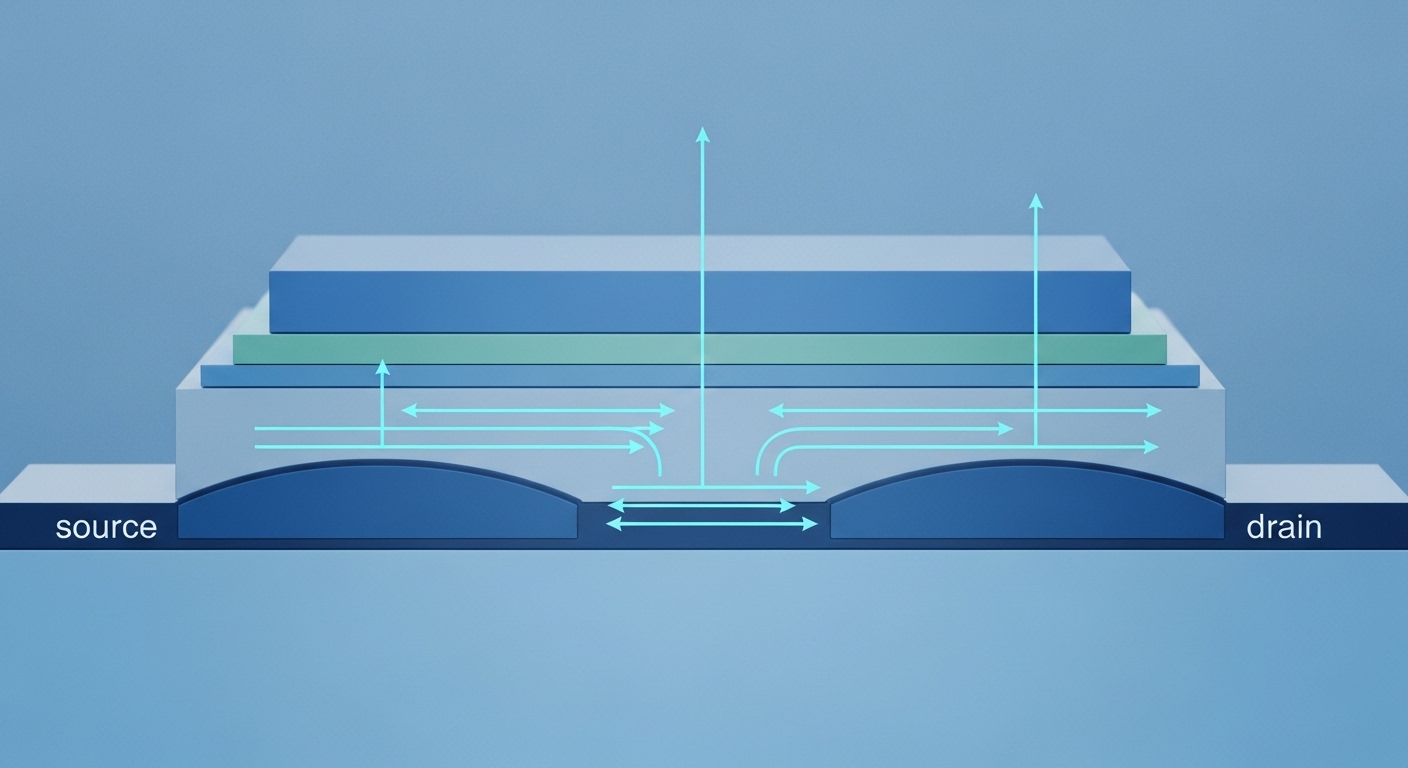

Đơn vị cơ bản của chip là bóng bán dẫn (transistor). Hãy hình dung nó như một công tắc điện cực nhỏ: có điện áp vào thì mở, không có thì đóng. Một chip xử lý hiện đại như Apple M-series hay các vi xử lý hàng đầu của AMD chứa hàng chục tỷ bóng bán dẫn trên diện tích nhỏ hơn một đồng xu.
Điều đáng kinh ngạc là kích thước của chúng. Các bóng bán dẫn thế hệ mới nhất được sản xuất ở quy trình 3nm hay 2nm — con số này chỉ khoảng 10–15 nguyên tử silicon xếp thành hàng. Ở kích thước đó, ngay cả ánh sáng thông thường cũng không thể 'nhìn thấy' chúng.
Chip được sản xuất như thế nào? Quy trình in mạch trên silicon
Từ cát đến wafer silicon
Nguyên liệu thô của chip là cát — cụ thể hơn là silicon dioxide tinh khiết. Cát được nấu chảy và tinh chế qua nhiều giai đoạn cho đến khi đạt độ tinh khiết 99,9999999% (chín số chín). Sau đó nó được kéo thành thanh hình trụ gọi là ingot, rồi cắt thành các lát mỏng gọi là wafer.

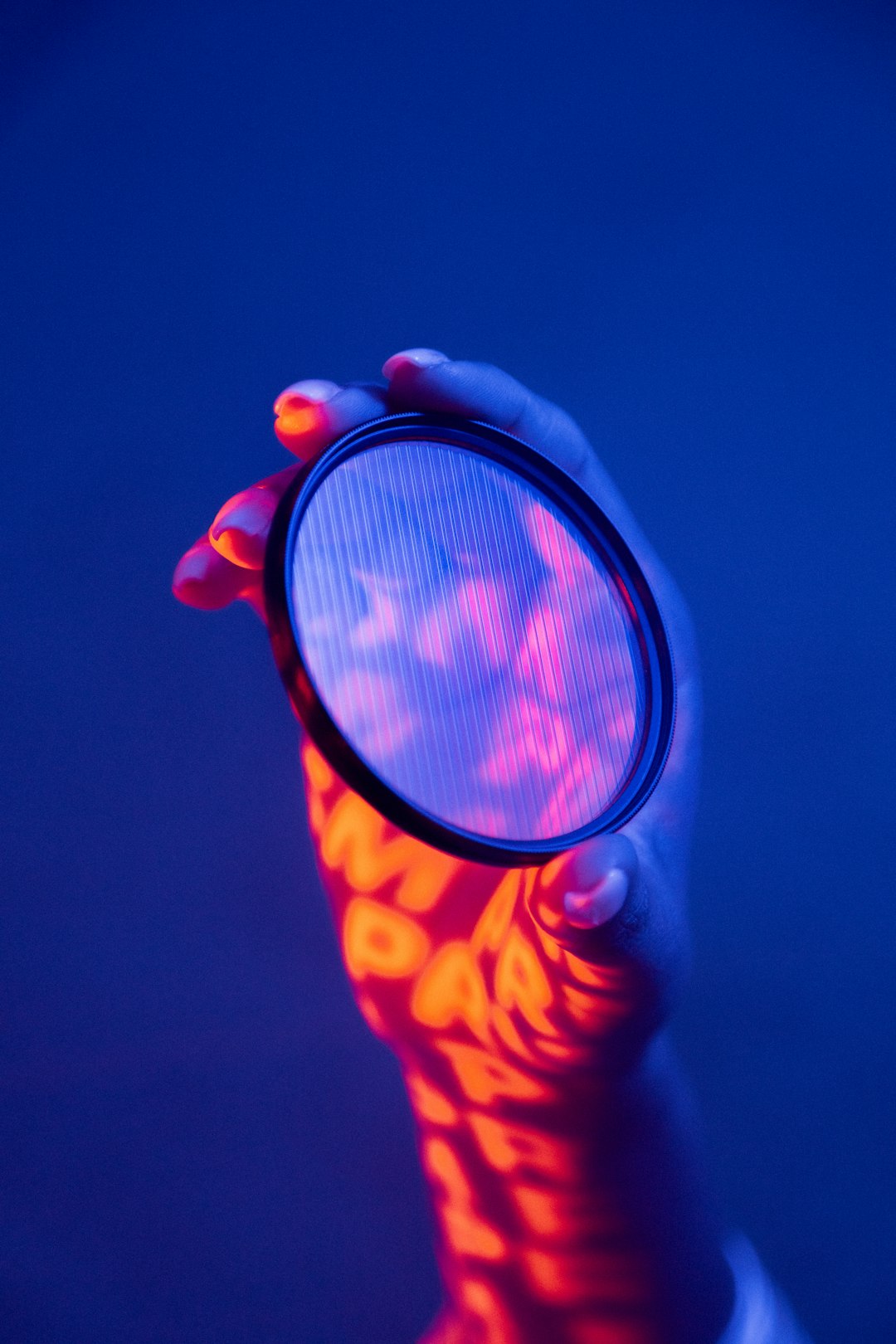

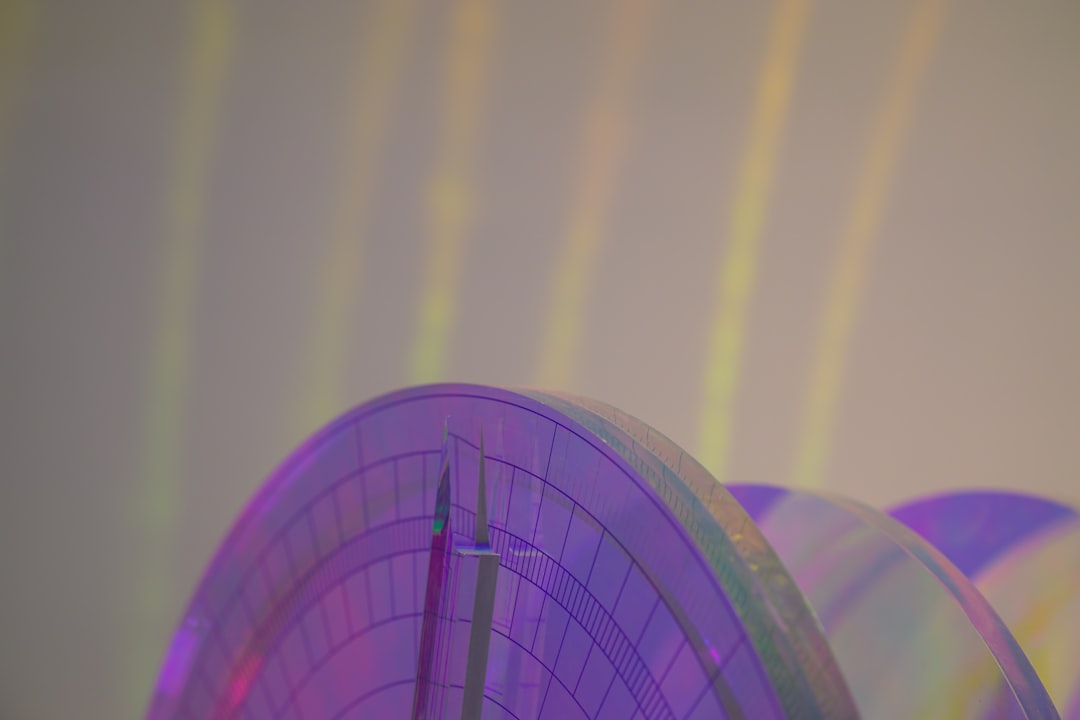

Một wafer silicon thành phẩm trông như một tấm gương tròn phản chiếu ánh sáng cầu vồng. Trên mỗi wafer đó, hàng trăm con chip sẽ được in đồng thời.

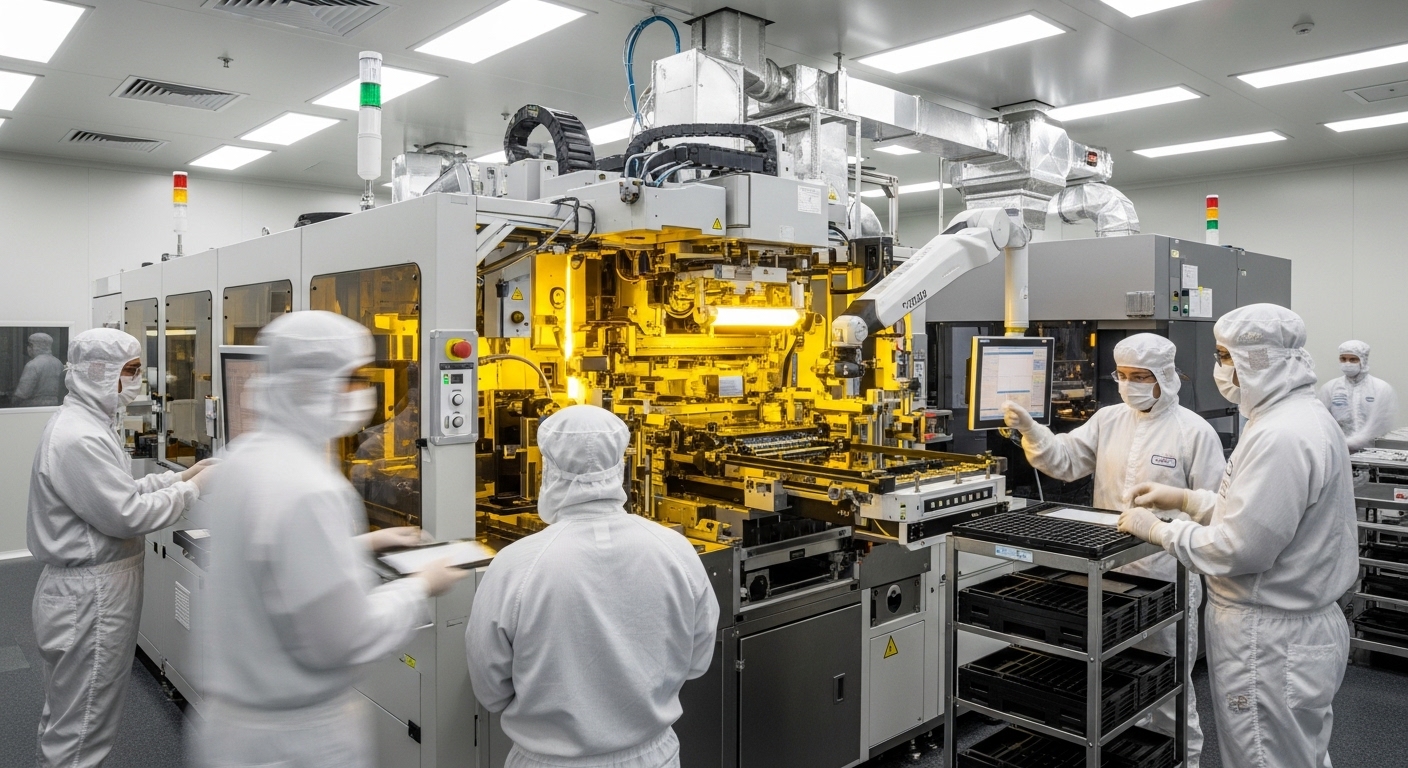

Quang khắc — nghệ thuật vẽ bằng ánh sáng
Quy trình in mạch lên silicon gọi là quang khắc (photolithography). Về cơ bản, bề mặt wafer được phủ một lớp hóa chất nhạy sáng, rồi chiếu tia UV qua một mặt nạ (mask) chứa hình dạng mạch cần in. Chỗ nào ánh sáng chiếu vào thì hóa chất thay đổi, cho phép khắc hoặc lắng đọng vật liệu theo đúng hình dạng mong muốn.
Vấn đề là ánh sáng UV thông thường có bước sóng quá lớn để in các chi tiết nhỏ hơn 100nm. Giải pháp hiện đại là dùng tia EUV — cực tím cực ngắn — với bước sóng chỉ 13,5nm. Máy EUV của ASML, công ty Hà Lan duy nhất sản xuất thiết bị này, có giá ước tính hơn 150 triệu USD mỗi chiếc và nặng khoảng 180 tấn. Không có máy đó, không có chip 3nm.
Toàn bộ chuỗi cung ứng chip tiên tiến toàn cầu phụ thuộc vào một công ty Hà Lan duy nhất sản xuất máy EUV — đó là mức độ tập trung rủi ro mà ít ngành công nghiệp nào sánh được.
Hàng chục lớp chồng lên nhau
Một con chip hiện đại không phải là cấu trúc phẳng. Quá trình sản xuất lặp đi lặp lại hàng chục lần: phủ lớp, chiếu sáng, khắc, lắng đọng kim loại, rồi lại phủ lớp tiếp theo. Kết quả là một cấu trúc 3D với nhiều tầng dây dẫn siêu nhỏ chồng lên nhau như các tầng của một tòa nhà nhiều tầng — chỉ là tòa nhà này cao vài trăm nanometer.
Bên trong chip: Các thành phần chính hoạt động ra sao?
CPU, GPU và bộ nhớ — mỗi loại làm gì?

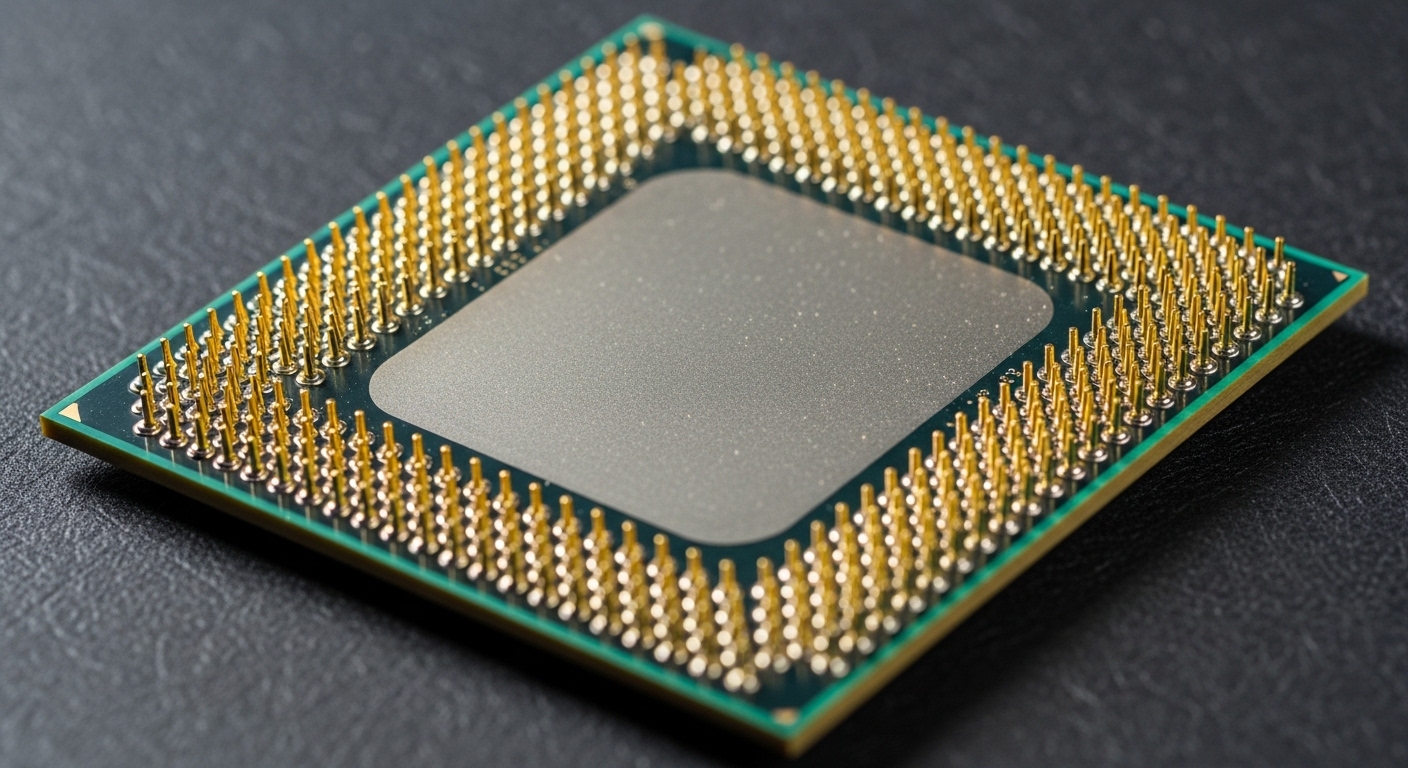

Không phải mọi chip đều làm cùng một việc. CPU (bộ xử lý trung tâm) giỏi xử lý tuần tự — làm một việc rất nhanh rồi chuyển sang việc tiếp theo. GPU (bộ xử lý đồ họa) được thiết kế để làm hàng nghìn việc đơn giản cùng lúc — lý do tại sao nó thống trị AI và đồ họa 3D. Bộ nhớ RAM là nơi dữ liệu được giữ tạm thời trong khi CPU đang xử lý.
Xu hướng gần đây là tích hợp tất cả vào một chip duy nhất — gọi là SoC (System on a Chip). Điện thoại thông minh của bạn gần như chắc chắn dùng SoC, nơi CPU, GPU, bộ nhớ đệm, modem và nhiều thành phần khác cùng nằm trên một tấm silicon.
Cache — bộ nhớ bí mật quyết định tốc độ thực sự
Đây là chi tiết mà nhiều bài viết bỏ qua: tốc độ chip không chỉ phụ thuộc vào số bóng bán dẫn hay xung nhịp. Bộ nhớ cache — một vùng nhớ cực nhanh nằm ngay trên chip — thường quyết định hiệu năng thực tế nhiều hơn bất kỳ thông số nào khác. Khi CPU cần dữ liệu, nó tìm trong cache trước; nếu không có mới ra ngoài lấy từ RAM, chậm hơn hàng chục lần.
Một số chip máy chủ hiện đại dành đến 80% diện tích chip cho cache thay vì lõi xử lý. Nghe phản trực giác, nhưng nó hoạt động.
Tốc độ của chip thường bị giới hạn không phải bởi khả năng tính toán, mà bởi tốc độ di chuyển dữ liệu — đây là lý do cache quan trọng hơn xung nhịp trong nhiều tình huống thực tế.
Tại sao chip ngày càng nhỏ hơn lại quan trọng đến vậy?
Định luật Moore và giới hạn vật lý
Năm 1965, Gordon Moore — người sau này đồng sáng lập Intel — quan sát thấy số bóng bán dẫn trên chip tăng gấp đôi khoảng mỗi hai năm. Nhận xét đó trở thành 'Định luật Moore' và dẫn dắt ngành công nghiệp chip trong hơn nửa thế kỷ. Nhưng khi kích thước tiến gần đến cấp độ nguyên tử, vật lý lượng tử bắt đầu can thiệp.
Ở kích thước dưới 5nm, electron có thể 'xuyên hầm' qua lớp cách điện mà không cần điện áp — hiện tượng gọi là quantum tunneling. Điều này gây ra rò rỉ dòng điện, làm chip nóng hơn và tiêu thụ điện nhiều hơn. Đây là lý do tại sao tiến trình thu nhỏ đơn giản không còn là giải pháp duy nhất nữa.
Giải pháp thay thế: Xếp chồng chip theo chiều dọc

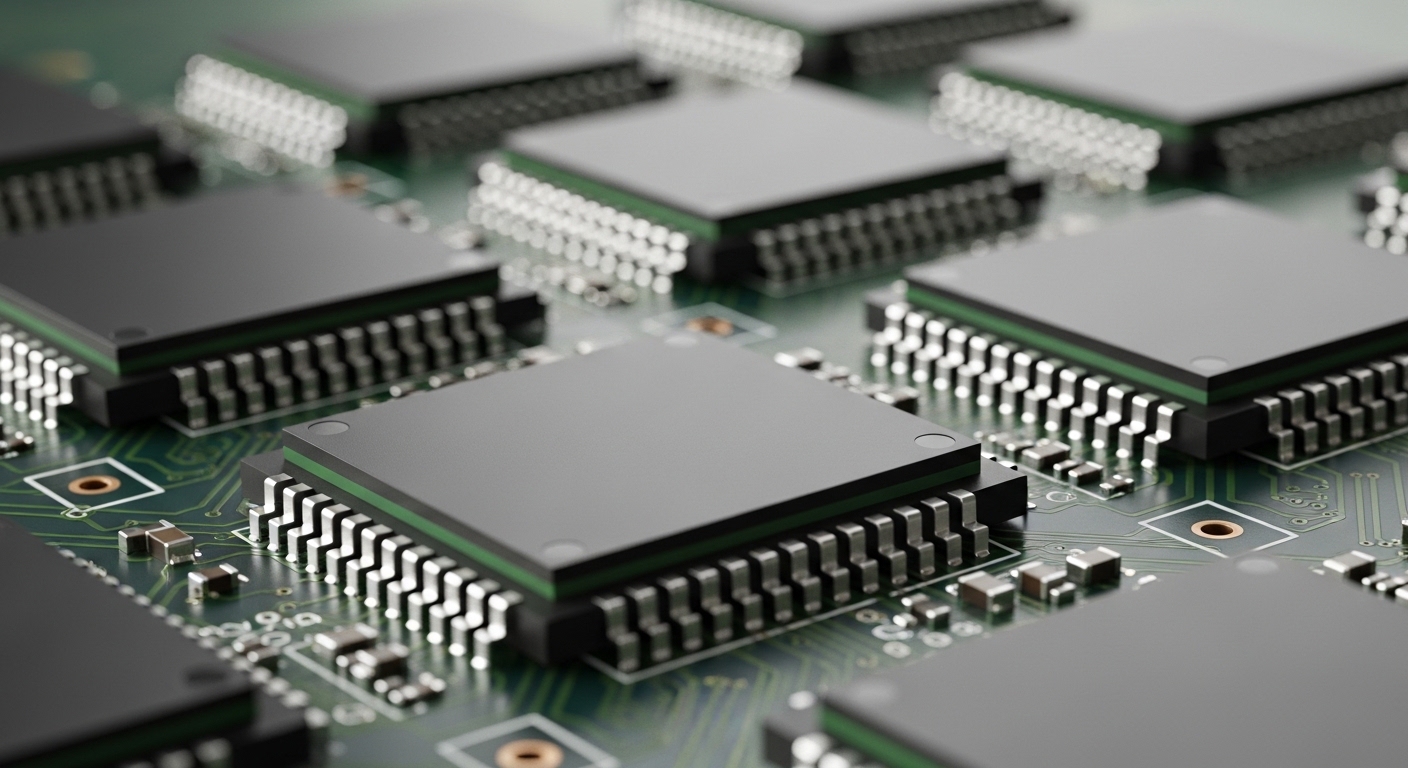

Thay vì chỉ thu nhỏ, ngành công nghiệp đang xếp chồng nhiều chip lên nhau theo chiều dọc — gọi là 3D stacking hoặc chiplet architecture. AMD đã dùng kỹ thuật này với dòng chip V-Cache, xếp thêm một lớp cache 3D lên trên lõi xử lý. Kết quả là hiệu năng tăng đáng kể mà không cần thu nhỏ thêm.
Đây là sự thay đổi triết lý quan trọng: thay vì một con chip lớn làm tất cả, nhiều chiplet nhỏ chuyên biệt được kết nối với nhau. Giống như chuyển từ một siêu thị khổng lồ sang một khu phố với nhiều cửa hàng chuyên biệt.
(Opinion: Cuộc chạy đua thu nhỏ chip đã tạo ra những kỳ tích kỹ thuật thực sự, nhưng nó cũng tập trung quyền lực sản xuất vào tay chỉ hai hoặc ba công ty toàn cầu. Khi một nhà máy ở Đài Loan hay Hàn Quốc gặp sự cố — dù là thiên tai hay địa chính trị — cả thế giới cảm nhận được ngay. Mức độ phụ thuộc đó đáng lo ngại hơn bất kỳ giới hạn kỹ thuật nào.)
Câu hỏi thường gặp về chip bán dẫn
Tại sao chip bán dẫn lại khan hiếm và đắt đỏ như vậy?
Xây dựng một nhà máy sản xuất chip tiên tiến (fab) tốn từ 10 đến 20 tỷ USD và mất 3–5 năm để đi vào hoạt động. Khi nhu cầu tăng đột biến — như đã xảy ra trong giai đoạn đại dịch — năng lực sản xuất không thể tăng nhanh tương ứng. Thêm vào đó, chuỗi cung ứng cực kỳ phức tạp với hàng trăm vật liệu và thiết bị chuyên biệt từ nhiều quốc gia khác nhau.
Con số 'nm' trong chip có thực sự là kích thước vật lý không?
Đây là điểm gây nhầm lẫn phổ biến: con số nm (nanometer) trong tên quy trình như '3nm' hay '5nm' không còn là phép đo vật lý trực tiếp nữa. Nó là tên thương mại do mỗi nhà sản xuất tự định nghĩa, dùng để so sánh thế hệ chip của họ. Chip '3nm' của TSMC và chip '3nm' của Samsung có thể có kích thước bóng bán dẫn thực tế khác nhau đáng kể.
Chip AI khác gì so với chip máy tính thông thường?
Chip AI — như GPU dùng cho huấn luyện mô hình ngôn ngữ lớn — được tối ưu cho phép nhân ma trận song song với khối lượng lớn, thay vì xử lý tuần tự nhanh như CPU. Chúng thường có băng thông bộ nhớ rất cao và bộ nhớ HBM (High Bandwidth Memory) xếp chồng ngay trên chip. Một số chip AI chuyên dụng còn bỏ hoàn toàn các tính năng đa dụng để tối ưu hóa cho một loại phép tính duy nhất.
Điều thực sự đáng suy nghĩ không phải là chip nhỏ đến mức nào, mà là toàn bộ nền văn minh kỹ thuật số hiện đại đang đứng trên một nền tảng sản xuất cực kỳ mong manh — tập trung địa lý, phụ thuộc vào vài công ty, và dễ bị tổn thương bởi những thứ không ai kiểm soát được như động đất, hạn hán ảnh hưởng đến nguồn nước siêu tinh khiết, hay quyết định chính trị của một chính phủ. Mỗi lần bạn cầm điện thoại lên, bạn đang cầm kết quả của một chuỗi phụ thuộc toàn cầu dài và phức tạp hơn bất kỳ sản phẩm nào khác trong lịch sử loài người.
